桥梁桩基施工

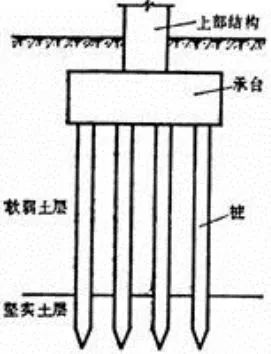

 桩基由若干根桩和桩顶承台组成，是一种常用的深基础。当墩台位置处的软弱覆盖层较厚、持力岩层较深时，桩基可穿过软弱层支承于撑力岩层上。桥梁桩基础大多采用钢筋混凝土桩。按受力形式桩基可分为端承桩和摩擦桩，前者承载 力 主要由桩底岩层提供，后者由桩身穿过土层的竖向摩擦力提供。桩基施工方法可分为两大类：灌注桩和沉入桩。

 钻孔灌注桩

  灌注桩施工是先用人工或机械在土中做成桩孔，然后再把桩身钢筋笼放入桩孔中，向孔中灌注混凝土而成桩，最后在桩顶浇筑系梁或承台。若用人工开挖桩孔则称为挖孔桩，若用机械挖孔称为钻孔桩。钻孔桩成孔方法主要有：旋挖钻机成孔、正反循环钻机成孔、套管钻机成孔、冲击钻机成孔等。灌注桩施工是先用人工或机械在土中做成桩孔，然后再把桩身钢筋笼放入桩孔中，向孔中灌注混凝土而成桩，最后在桩顶浇筑系梁或承台。若用人工开挖桩孔则称为挖孔桩，若用机械挖孔称为钻孔桩。钻孔桩成孔方法主要有：旋挖钻机成孔、正反循环钻机成孔、套管钻机成孔、冲击钻机成孔等。

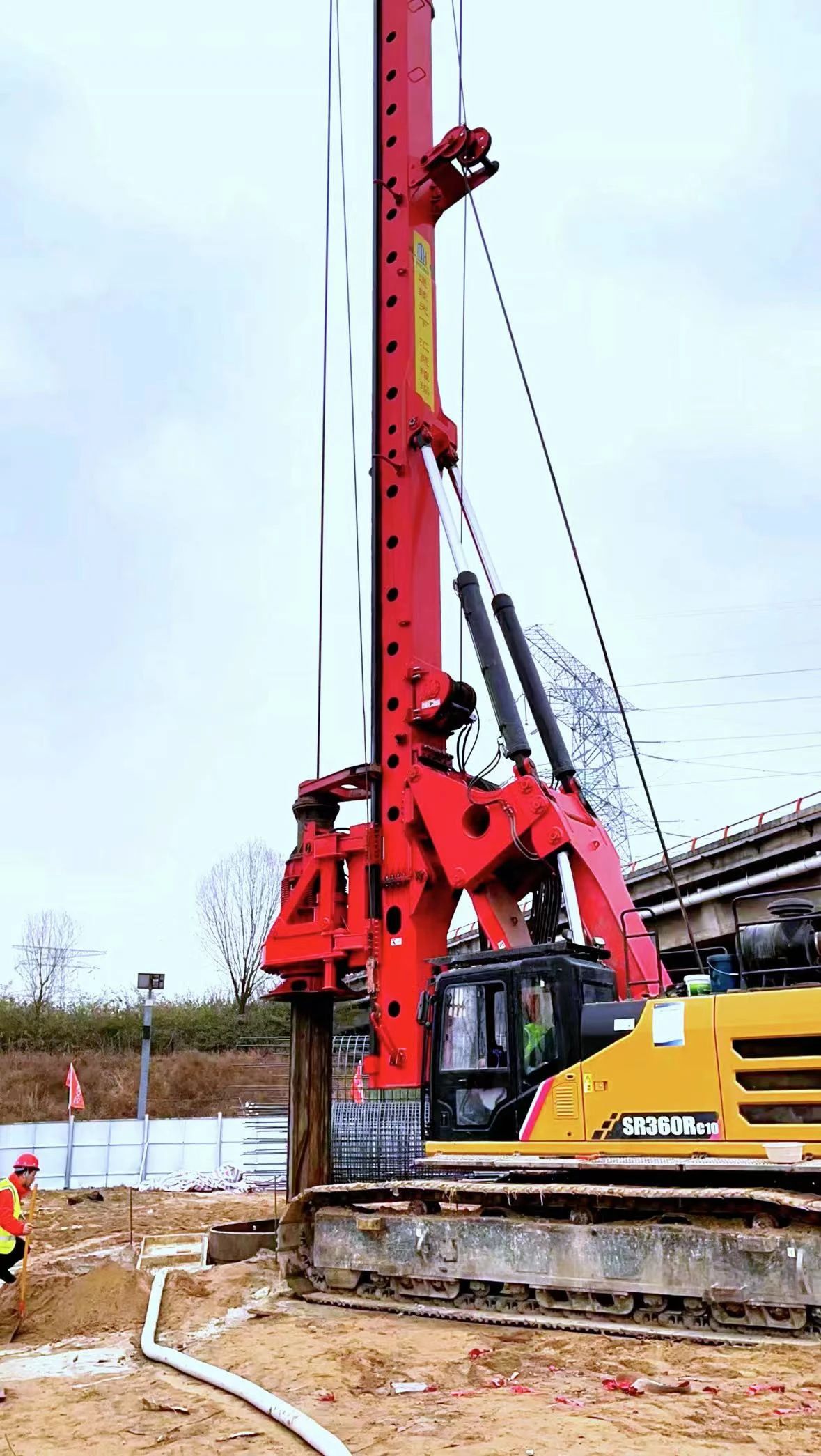

旋挖钻机成孔

  是由钻杆带动钻头旋转，动力钻头正转可低速钻进，反转高速甩土，钻头旋转将土或砂粒切成碴土，然后快速提出孔外。该法可实现干法施工，不需用泥浆出碴，环保性良好，适用于黏土、粉土、砂土、淤泥质土以及部分卵石碎石地层等。

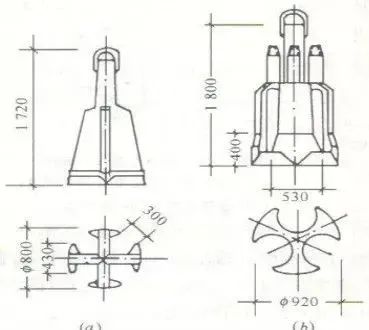

冲击钻机成孔

  冲击钻机是用卷扬机等设备将带刃的重钻头或冲抓提高，然后放开卷扬机，钻头落下，切削压碎孔底岩土。可以把钻头提出孔口后用出碴筒出碴，亦可用泥浆循环法出碴。冲击钻孔适用范围较广，黏土、粉砂、卵石层均适用。

套管钻机成孔

  是在钻孔的同时，用机械晃动压入一钢制套管。套管作用是防坍孔，孔中用重锤式抓斗机除土。成孔后放入钢筋笼，然后在灌注桩身砼时，逐步将套管拔出。套管钻孔法适用于非岩层的履盖土层中，对坍孔防护作用好，可在已有建筑附近施工。

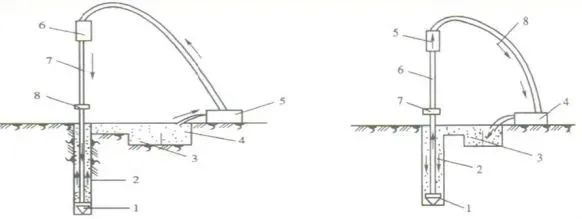

正反循环钻机成孔

  依靠钻头旋转钻进，用泥浆循环进出钻孔浮起并将钻碴带出钻孔实现出碴。按照泥浆循环方法可分为：正循环和反循环两种。反循环比正循环法出碴效率高。泥浆同时起到护壁（平衡孔内水压力），防止坍孔和浮碴的作用。泥浆由黏土或膨胀土加外加剂组成，泥浆比重一般在1.1~1.3间。

钢护筒制造与安装

  桥墩钢护筒直径3.0m，长52m，板厚25mm。护筒在钢结构厂制造，用卷板机成型，在旋转胎架上用自动电焊机焊接。一般分为四节出厂，用平板拖车或牵引车运输到现场。现场采用手工焊拼接，所有焊缝都要经过超声波探伤检查。桥墩桩入土60m~66m，采用预钻孔方法埋设。首先安装φ3.4m临时护筒，临时护筒入土深度10m左右，然后安装钻机，钻头直径φ3.15m~φ3.22m，钻孔至-49m标高，钢护筒底口设计标高为-50m，留1m用APE震动锤震打到位。

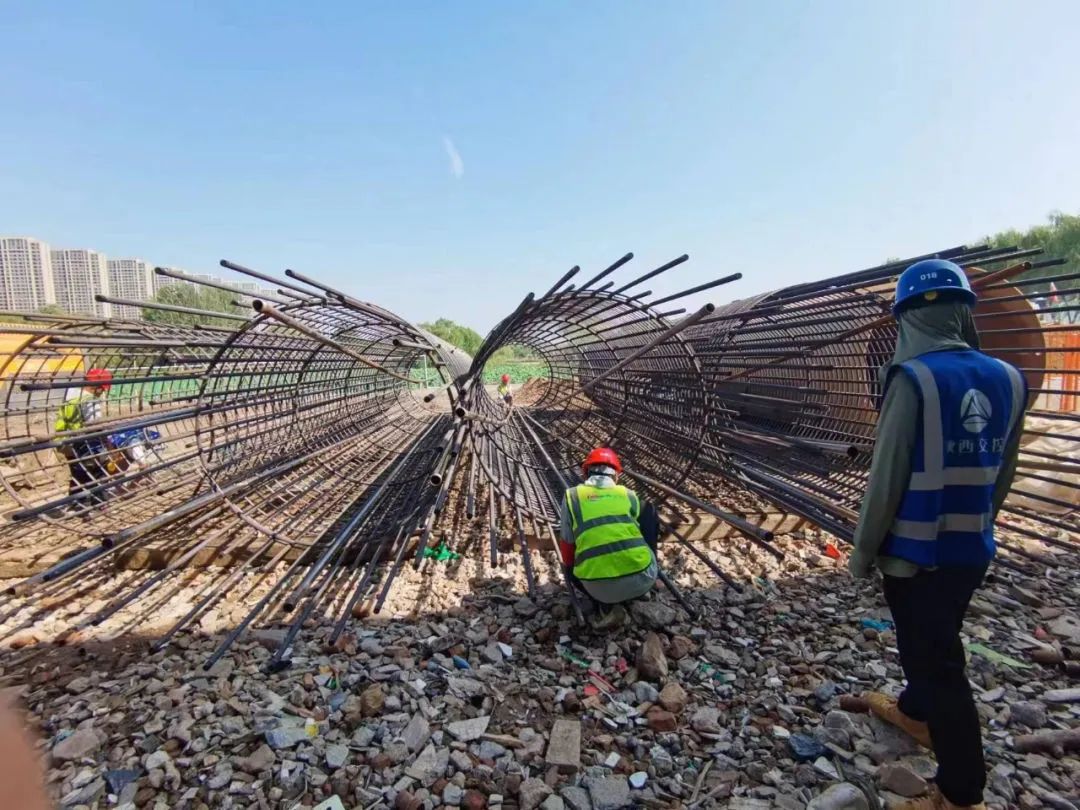

钢筋笼制造与安装

混凝土灌装

  钢筋笼内布置循环注浆管路，用于桩底压浆以增加桩底承载力。注浆管采用12根φ25mm钢管，底部连接形成6条压浆回路。每回路底部安装两个套筒部件，每个套筒内，钢管上设置两个直径6mm，被橡胶套筒紧密包裹的出浆孔，出浆孔口朝下。钢筋笼在长线台座上制作，分为4节进行安装，在各节钢筋笼接头处应做好标记，以便安装时对应拼接。主筋接长采用搭接，每个搭接接头采用2个“U”型卡连接。钢筋笼吊入桩孔后，悬挂在钢护筒顶口，按分节顺序进行拼接，逐节下放，最终的钢筋笼悬挂在护筒顶口。为保证出浆孔紧贴桩底，在钢筋笼底部安装3个触底指示灯开关，电线引出孔口，钢筋笼下端接近护筒底口时，应放慢下放速度，当注浆管紧贴桩底时，指示灯发亮，停止钢筋笼下沉，防止损伤底部注浆管。
