路基常用施工流程图

来源：发布日期：2021-10-15 字体：【大中小】

土方路基、石方路基、路基摊铺、路基开挖、路基回填：路基的种类和工程类型复杂而多变，路基的施工方法也是各种各样。不同路基类型一般对应着不同的施工方法，而不同的方法又有不一样的施工流程。

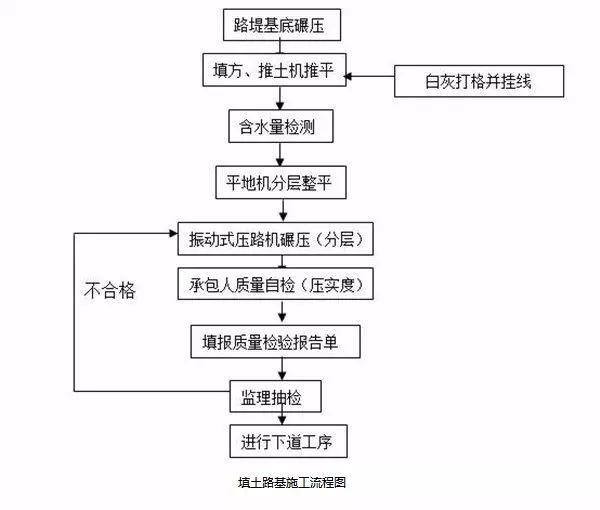

填土路基施工流程图

施工工艺

（1）路基每层填料铺设前，下一层底面必须石灰打格，并且挂线，以控制施工层铺厚度。

（2）若填方分几个作业段施工，两段交接处不在同一时间填筑，则先填地段应按1：1分层留台阶。若两个地段同时填，则应分层相互交叠衔接，其搭接长度不得小于2m。

（3）机械作业时，应根据工地地形、路基横断面形状和土方调配图等，合理地规定机械运行路线。土方集中工点，应有全面、详细的机械运行作业图。

（4）压路机进行路基压实作业行驶速度在4km/h以内为宜，压实路线，直线段宜先两侧后中间，小半径曲线段由内侧向外侧，纵向进退式进行；横向接头，对振动压路机重叠0.4~0.5m，对三轮压路机重叠轮宽的1/2，前后相邻两区段宜纵向重叠1.0~1.5m，使路基各点都得到压实，避免土基产生不均匀沉陷。

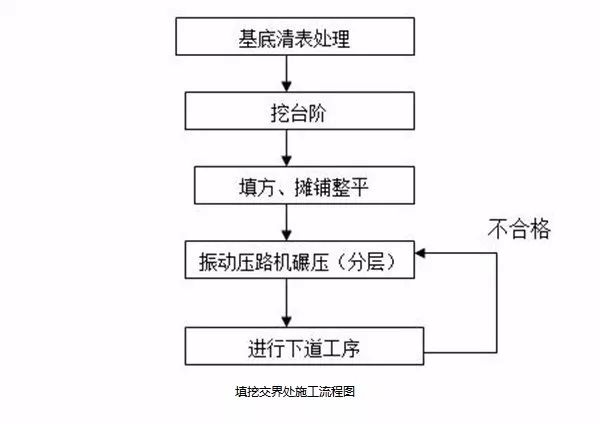

填挖交界处施工流程图

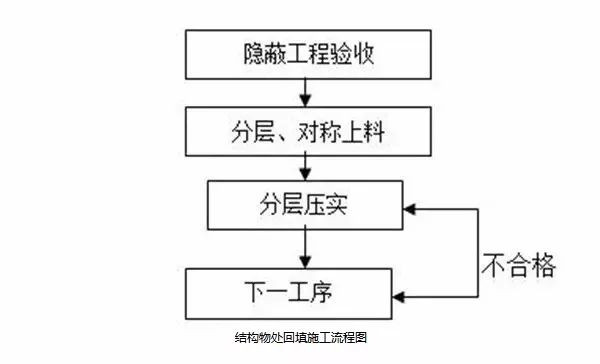

结构物处回填施工流程图

施工工艺

（1）结构物回填前应在台背用油漆画好每一层的松铺厚度标志线，分层回填压实。

（2）涵洞缺口填土，应在两侧对称均匀分层回填压实。如使用机械回填，则涵台胸腔部分及检查井周围应先用小型压实机械压实后，方可用机械进行大面积回填。

（3）填土过程中，应防止水的浸害，回填结束后，顶部应及时封闭。

（4）在涵洞两侧缺口填土未完成前，不得进行涵顶标高以上的填方施工。

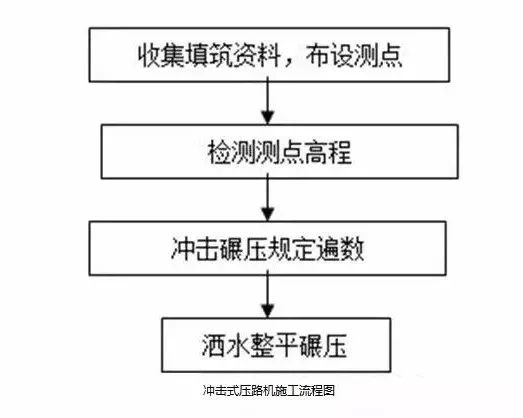

冲击式压路机施工流程图

施工工艺

（1）冲击式压路机最大瞬间冲击功率不小于25KJ，轮重为16T，动力不小于400马力，行走时速不小于12KM。

（2）冲碾时注意避免对涵洞或其他构造物的损坏。

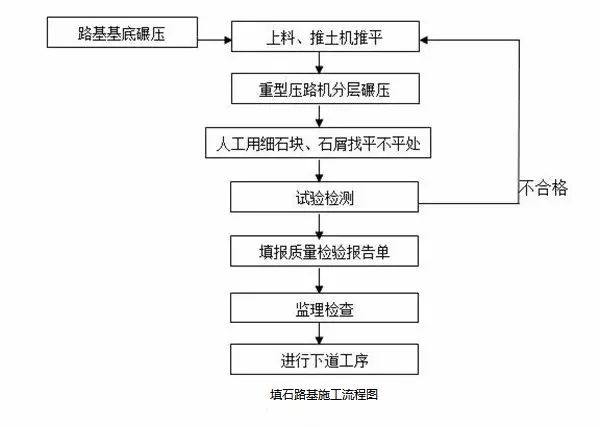

填石路基施工流程图

施工工艺

（1）填石路堤逐层填筑时，应安排好石料运输路线，专人指挥，按水平分层，先低后高，先两侧后中央上料，并用大功率推土机摊平。个别不平处应配合细石块、石屑找平。

（2）当石块级配较差、料径较大、填层较厚、石块间空隙较大时，可在每层表面的空隙里扫入石渣、石屑、中粗砂，再以压力将砂冲入下部，反复数次，使空隙填满。

（3）人工铺填石料时，应先铺填大块石料，大面向下，小面向上，摆平放稳，再用小石块找平，石屑塞缝、最后压实。

（4）填石路堤压实时应先两侧（即靠路肩部分）后中间，压实路线对于轮碾应纵向互相平行，反复碾压。行与行之间应重叠40-50cm，前后相邻区段应重叠1.0-1.5m。

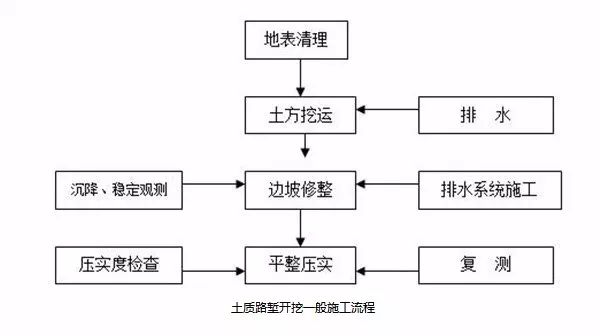

土质路堑开挖施工流程图

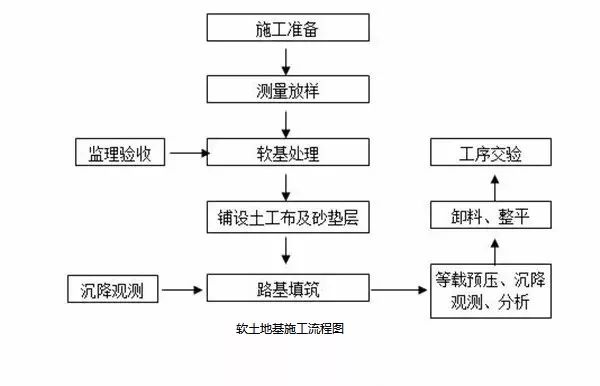

软土地基施工流程图

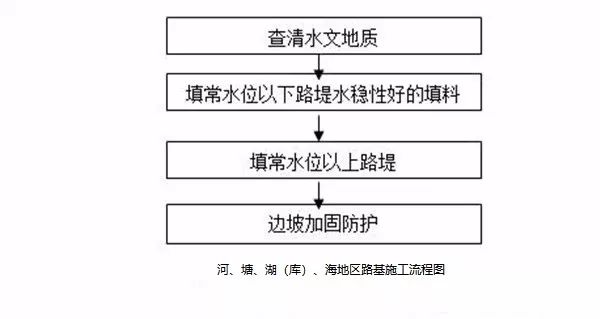

河、塘、湖（库）、海地区路基施工流程图

施工工艺

（1）填料与取土：宜设置集中取土场。常水位以下路堤的施工材料，宜选用矿渣、块石、砾石等水稳性良好的材料，其粒径不宜大于30cm。

（2）受水位涨落影响的部分，也宜选用水稳性好的材料，如具有天然级配的砂砾、卵石、粗（中）砂，石质坚硬不宜风化的片、碎石等。

（3）严格按设计图纸及文件并根据水流对路基破坏作用的性质、程度进行防护和加固施工。当施工现场的实际情况与设计防护形式不符，应提请监理工程师设计代表变更设计。防护方式一般可采用植物防护、石砌防护、砼板防护、石笼、抛石、挡土墙等措施或综合采用两种及两种以上的措施。

（4）山区沿河路基，应针对水流冲刷情况进行加固和防护，施工期间注意防洪，防洪工程宜在洪水期前完成；穿越地质不良陡峻沟谷时，还应查清有无泥石流影响，并相应采取排导，拦截措施。

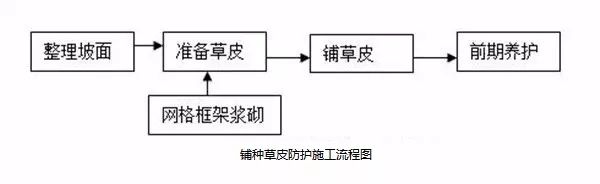

铺种草皮防护施工流程图

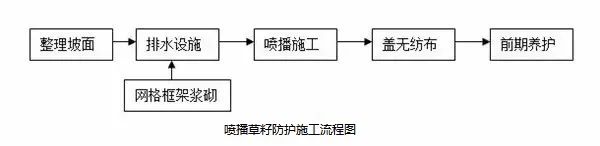

喷播草籽防护施工流程图

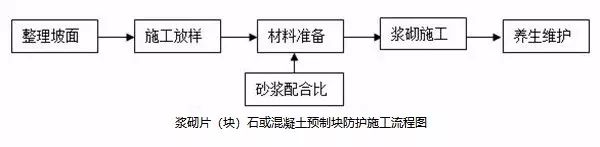

浆砌片（块）石或混凝土预制块防护施工流程图

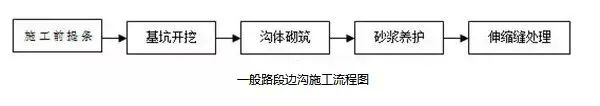

一般路段边沟施工流程图

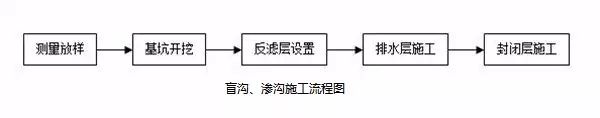

盲沟、渗沟施工流程图

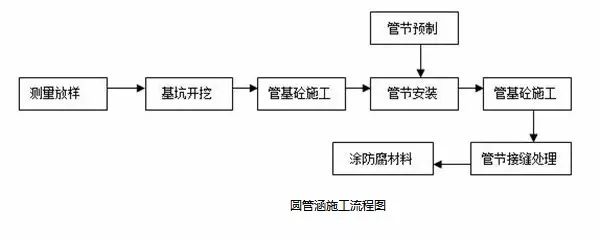

圆管涵施工流程图

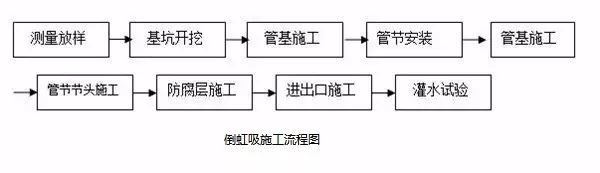

倒虹吸施工流程图

施工工艺

（1）倒虹吸管施工与圆管涵的施工技术与工艺基本一致，但重点处理在管节之间的接缝处理。

（2）倒虹吸在填土覆盖前必须做灌水试验，符合要求后，方可填土。

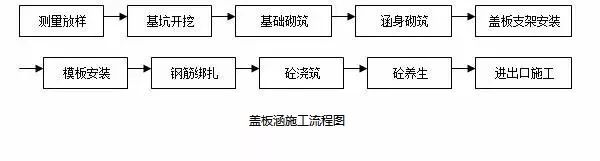

盖板涵施工流程图

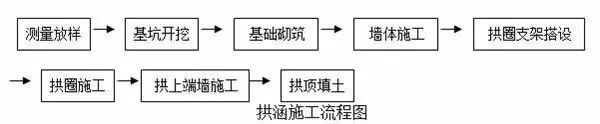

拱涵施工流程图

施工工艺

（1）拱涵有关砌体工程必须按砌体工程相关规范要求施工。

（2）基坑开挖及基底承载力检测如盖板涵。

（3）拱圈支架必须经设计验算确定，搭设拱圈时必须预留相应的预拱度，支架必须有足够的强度和刚度。

（4）拱圈砌筑或采用砼浇筑时，应由两侧向中间同时对称进行，以防拱架失稳，进出水口的拱上端墙应待拱圈合拢砂浆强度达到设计强度的30%以上后方可进行施工。

（5）拱圈砂浆强度达到设计强度的70%时方可拆除拱架，砂浆强度必须达到设计强度后方可进行拱上填土。

（6）当拱架未拆除，拱圈砂浆强度达到设计强度的70%时，可进行拱顶填土。但应在拱圈砂浆达到设计强度后方可卸架。

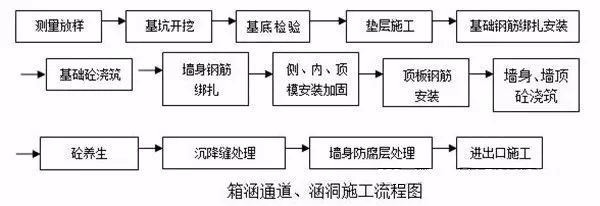

箱涵通道、涵洞施工流程图

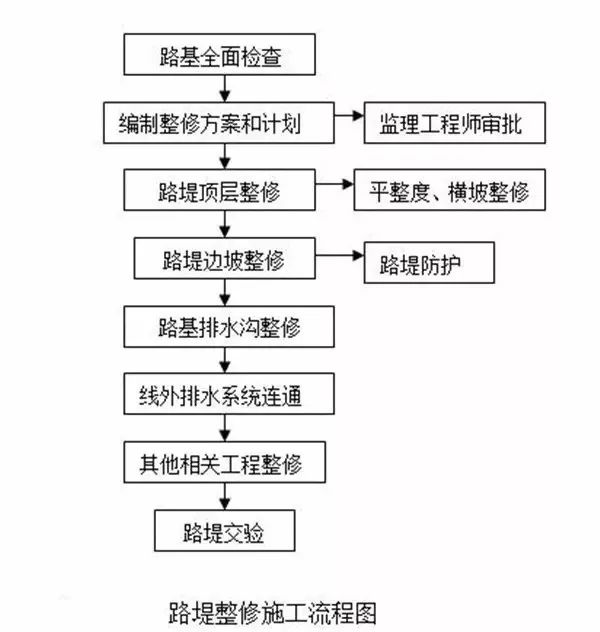

路堤整修施工流程图

施工工艺

（1）测量放样，洒白灰标示出路堤两侧超填宽度，路堤顶面纵横向坡面标高采用埋砖法控制。

（2）填土路堤两侧超填的宽度应予切除，如遇边坡缺土，必须挖成台阶分层填补夯实。

（3）边沟整修应挂线进行，如遇边沟缺损，不可随意用土贴补。

（4）修整的路基表层厚150mm以内，松散的或半埋的尺寸大于100mm的石块，应从路基表面层移走，并按规定填平压实。

（5）在路堑边沟和路堤拱形护坡，每隔20米应设20*20cm临时排水孔，排水孔底面低路床标高10cm，在凹形竖曲线低处应增设临时排水孔。

（6）在路面施工前，应检查临时排水、永久排水设施是否设置、有效。

（7）路基修整完毕后，堆弃路基范围内的废土料应予清除。
